安徽淮北试验变压器工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110％~120％)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。工频耐压试验操作注意事项(1) 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场及观察试品状态。(2) 被试品应先清扫干净，并干燥，以免损坏被试品和试验带来的误差。(3) 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。(4)升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。(5) 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。(6) 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。(7) 耐压试验前后应测量绝缘电阻，检查绝缘情况。

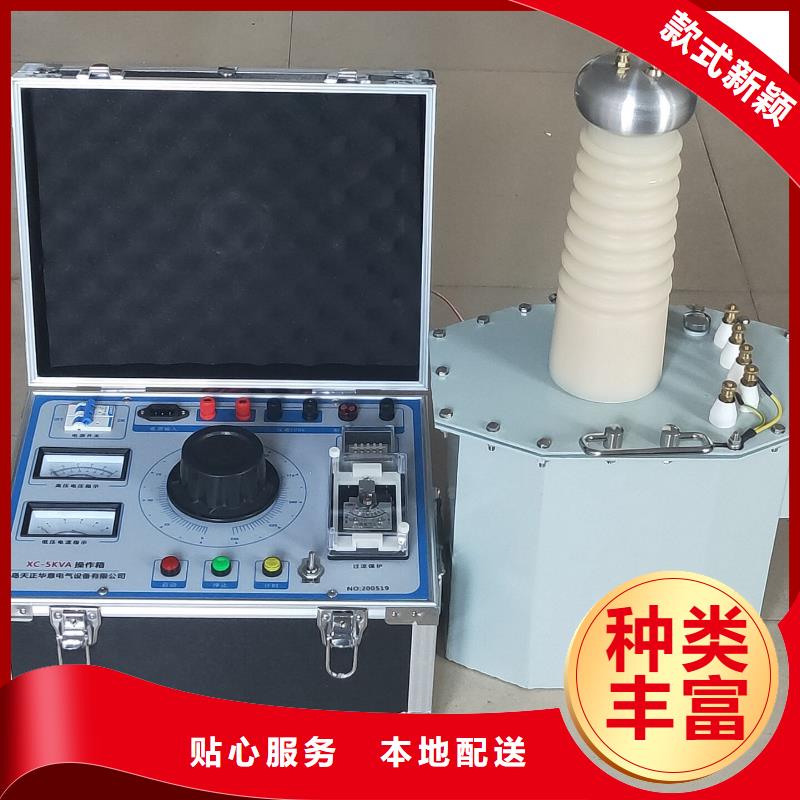

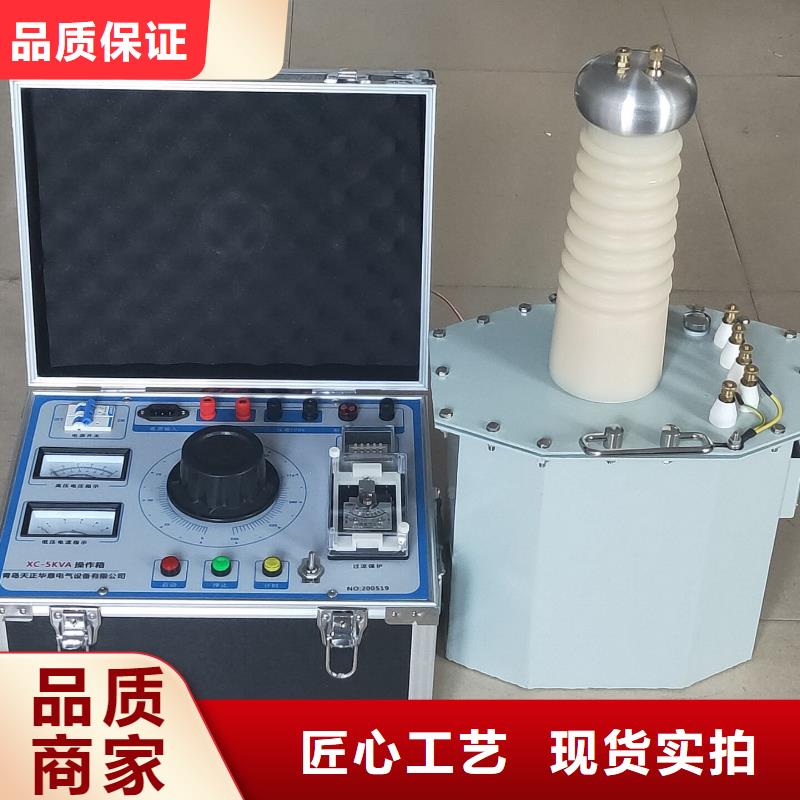

安徽淮北试验变压器超轻型试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列超轻型试验变压器是在TE系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 二、产品结构TH-系列超轻型试验变压器采新型芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。图1：单台试验 图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球 3—高压套管 4—变压器提手5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油 15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组 在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。1三、工作原理 TH-系列超轻型试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
